4500 - C100(3316) Combine (S.N. 000001-009999)(China Edition)(Russian) - 23Aug18

80 - Листовой металл, крышка, наклейки

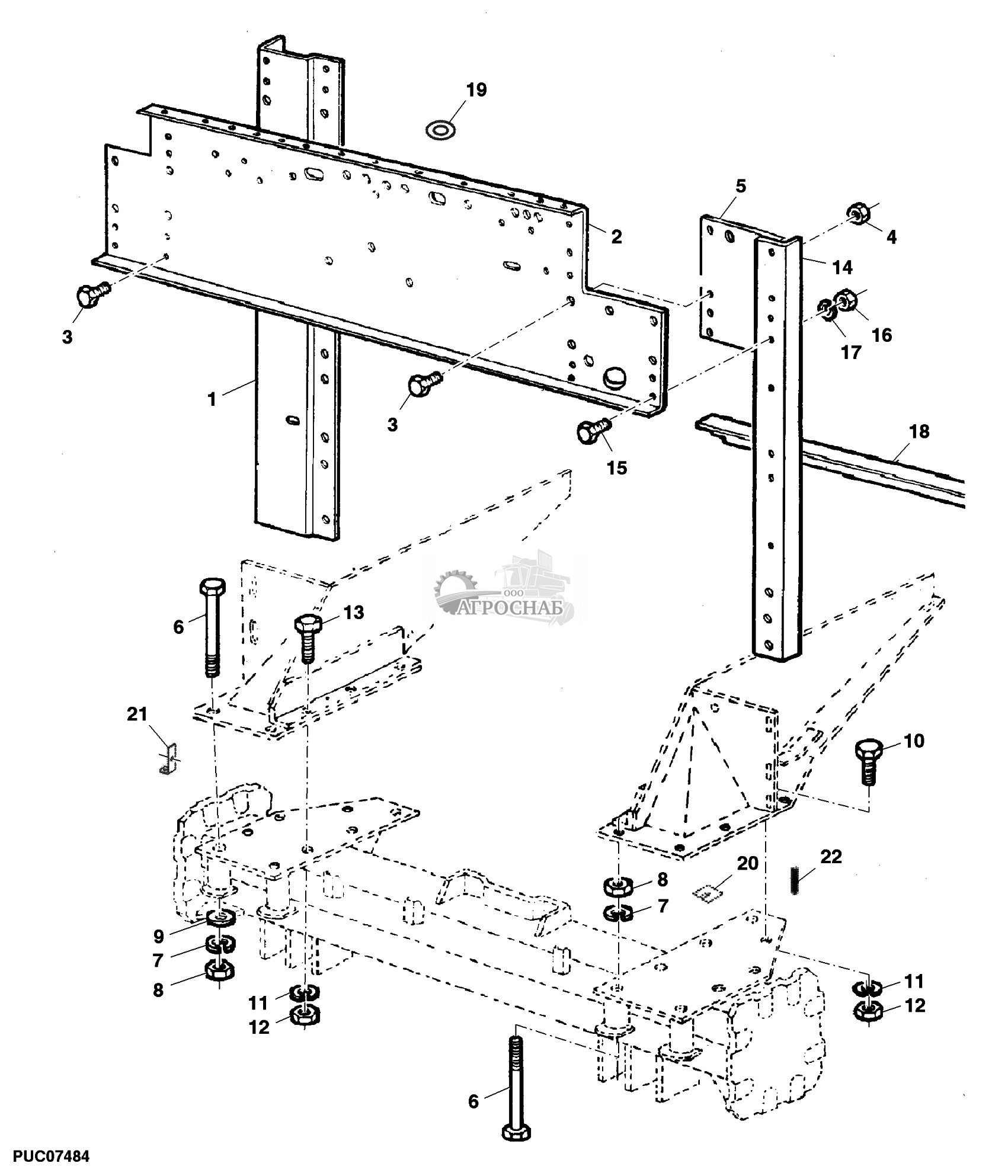

КРОНШТЕЙН И ОПОРЫ ПОПЕРЕЧИНЫ

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	YC15161	Свет	1
2	YC15156	Комплект желоба	1
3	19M7744	Винт с головкой	AR		M12 X 35
4	14M7695	Стопорная гайка	AR		M12
5	YC15159	Элемент жесткости	1
6	19M7727	Винт с головкой	8		M20 X 200
7	12M7070	Стопорная шайба	8		20 mm
8	14M7144	Гайка	8		M20
9	Z26239	Шайба	8
10	19M7488	Винт с головкой	2		M16 X 40
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	12M7069	Стопорная шайба	4		16 mm
12	14M7142	Гайка	4		M16
13	19M7499	Деталь не обозначена	2
14	YC15160	Комплект желоба	1
15	19M7163	Винт с головкой	AR		M8 X 25
16	14M7452	Стопорная гайка	AR		M8
17	24M7055	Шайба	AR		8.400 X 16 X 1.600 mm
18	Z20653	Уголок	1
19	Z34506	Уплотнение	1
20	YC16377	Хомут	5
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
21	YC23722	Уголок	1
22	YC16759	Установочный штифт	1

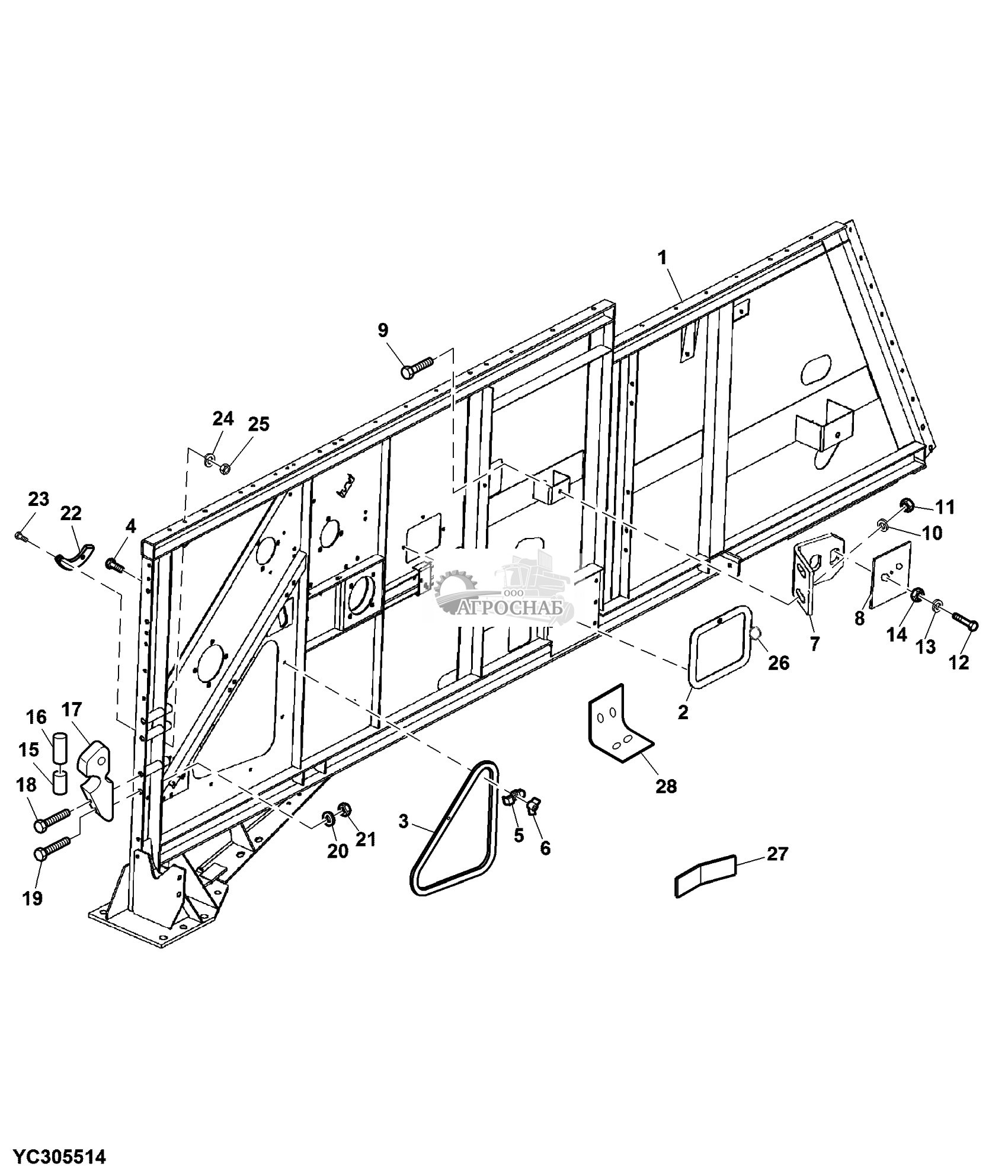

Боковая панель, левая

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AYC11694	Боковая стенка	1
2	AYC10513	Желоб	1
3	Z20917	Крышка	1
4	03M7054	Болт	4		M8 X 20
5	Z20367	Скоба	4
6	YC12352	Гайка-барашек	4
7	YC15038	Износост. уголок	1
8	YC15003	Элемент жесткости	1
9	19M7386	Винт с головкой	2		M12 X 20
10	12M7014	Стопорная шайба	2		12 mm
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	14M7031	Гайка	2		M12
12	19M7298	Винт с головкой	1		M8 X 35
13	12M7008	Стопорная шайба	2		8 mm
14	14M7029	Гайка	1		M8
15	YC14045	Колодка противоукатывания	1
16	YC14044	Крепление со штифтом	1
17	YC14042	Карман	1
18	19M7500	Винт с головкой	AR		M16 X 170
19	19M7396	Винт с головкой	AR		M16 X 45
	19M7639	Винт с головкой	AR		M16 X 180
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
20	YC16673	Шайба	AR
21	14M7697	Стопорная гайка	AR		M16
22	Z20912	Отражательная пластина	1
23	19M7077	Винт с головкой	2		M6 X 20
24	12M7099	Стопорная шайба	2		6 mm
25	YC20357	Гайка	2
26	YC11763	Кольцо	2
	YC19527	Болт	1
27	YC15127	Износост. уголок	1
28	YC13150	Уголок	1

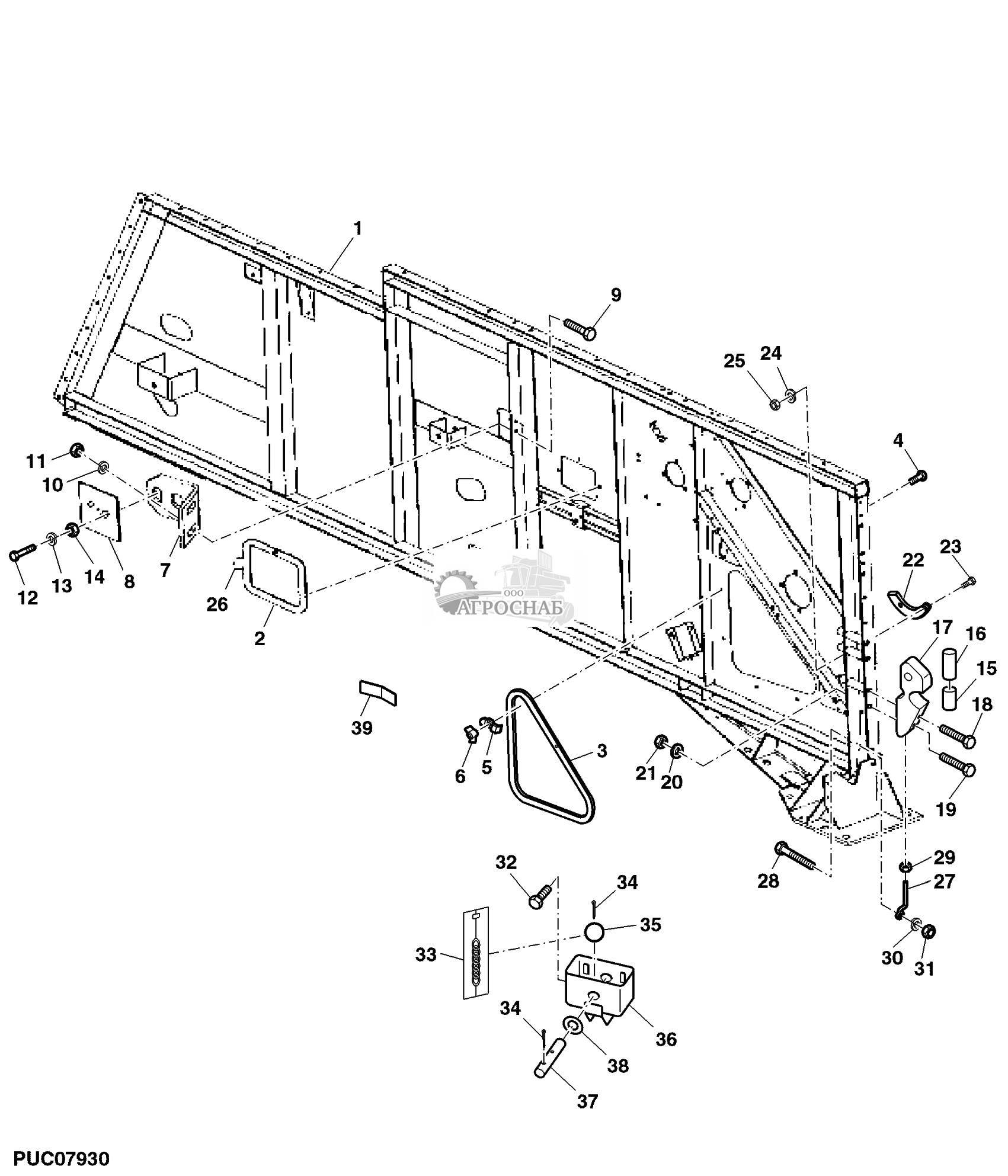

БОКОВАЯ ПАНЕЛЬ, ПРАВАЯ

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AYC11702	Боковая стенка	1
2	AYC10513	Желоб	1
3	Z20917	Крышка	1
4	03M7054	Болт	4		M8 X 20
5	Z20367	Скоба	4
6	YC12352	Гайка-барашек	4
7	YC15038	Износост. уголок	1
8	YC15003	Элемент жесткости	1
9	19M7386	Винт с головкой	2		M12 X 20
10	12M7014	Стопорная шайба	2		12 mm
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	14M7031	Гайка	2		M12
12	19M7298	Винт с головкой	1		M8 X 35
13	12M7008	Стопорная шайба	2		8 mm
14	14M7029	Гайка	1		M8
15	YC14045	Колодка противоукатывания	1
16	YC14044	Крепление со штифтом	1
17	YC14043	Карман	1
18	19M7500	Винт с головкой	AR		M16 X 170
19	19M7397	Винт с головкой	AR		M16 X 50
	19M7639	Винт с головкой	AR		M16 X 180
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
20	YC16673	Шайба	AR
21	14M7697	Стопорная гайка	AR		M16
22	Z20912	Отражательная пластина	1
23	19M7077	Винт с головкой	2		M6 X 20
24	12M7099	Стопорная шайба	2		6 mm
25	YC20357	Гайка	2
26	YC11763	Кольцо	2
27	YC16734	Рым-болт	1
28	19M7169	Винт с головкой	1		M10 X 35
29	14M7031	Гайка	2		M12
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
30	12M7013	Стопорная шайба	1		10.200 mm
31	14M7140	Гайка	1		M10
32	19M7139	Винт с головкой	AR		M8 X 20
	24M7055	Шайба	AR		8.400 X 16 X 1.600 mm
33	AYC16771	Звено цепи	1
34	34M7040	Пружинный шплинт	2		6 X 30 mm
35	AYC11021	Сегменты звездочки	1
36	AYC11020	Опора	1
37	YC13257	Крепление со штифтом	1
38	24M7099	Шайба	AR		21 X 34 X 3 mm
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
	24M7096	Шайба	2		10.500 X 18 X 1.600 mm
39	YC15127	Износост. уголок	1

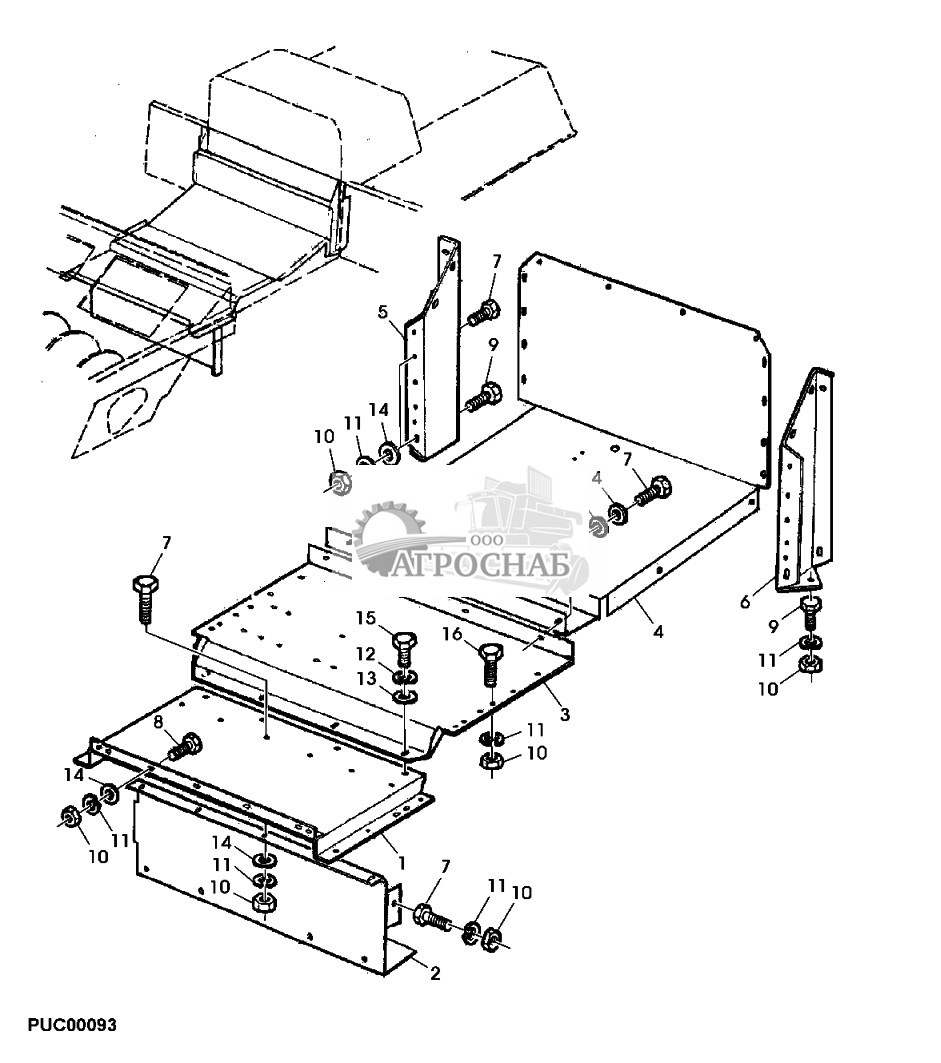

Панели пола, моторный отсек

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AYC10770	Пластина	1
2	YC15017	Сальник	1
3	AYC11662	Крышка	1
4	AYC11661	Колпачок	1
5	YC15211	Комплект желоба	1
6	YC15212	Комплект желоба	1
7	19M7139	Винт с головкой	AR		M8 X 20
8	19M7162	Винт с головкой	AR		M8 X 16
9	19M7163	Винт с головкой	AR		M8 X 25
10	14M7029	Гайка	AR		M8
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	12M7008	Стопорная шайба	AR		8 mm
12	12M7099	Стопорная шайба	AR		6 mm
13	24M7054	Шайба	AR		6.400 X 12 X 1.600 mm
14	24M7055	Шайба	AR		8.400 X 16 X 1.600 mm
15	19M10105	Винт	AR		M6 X 12
16	19M7284	Винт с головкой	AR		M8 X 18

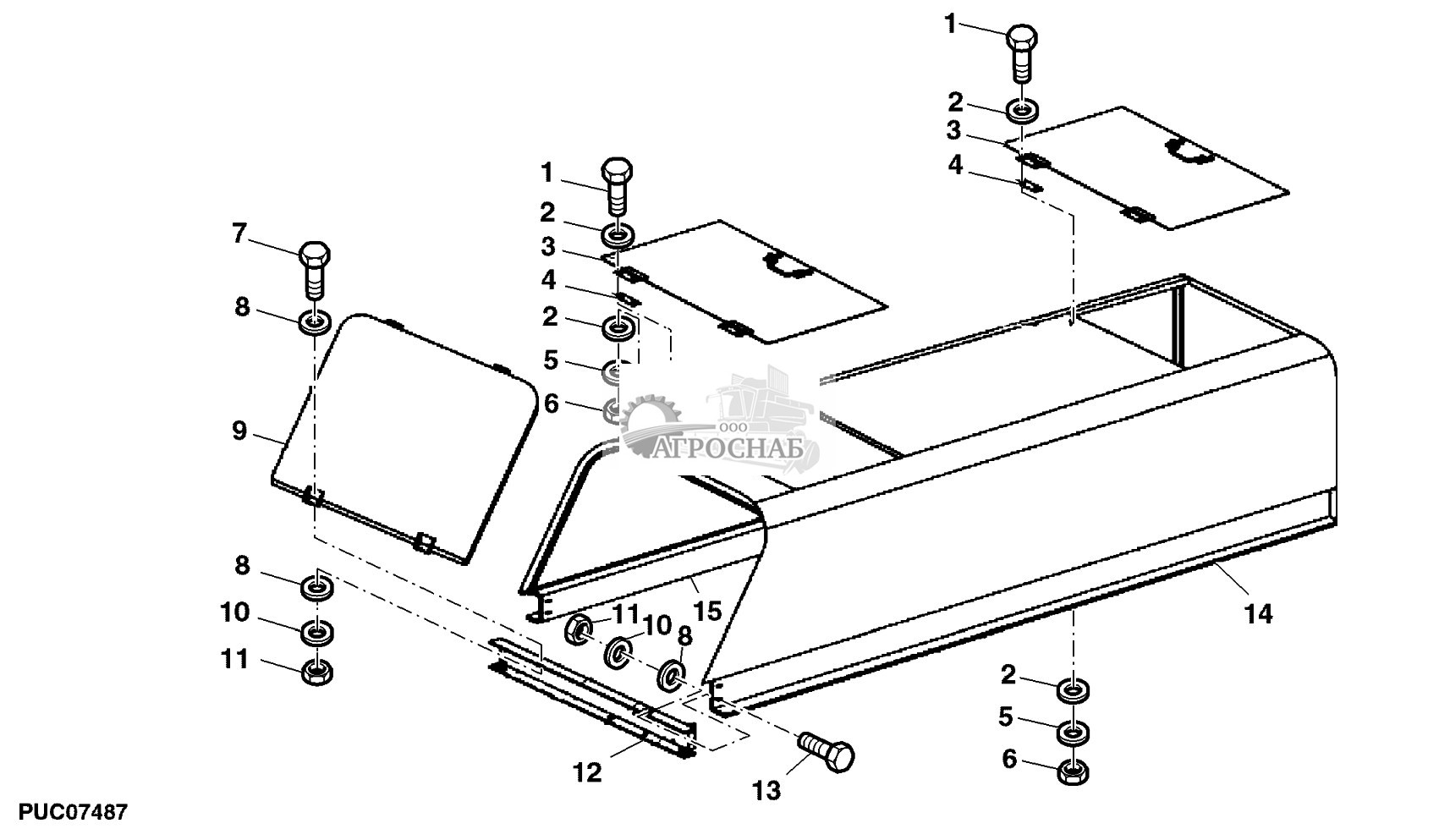

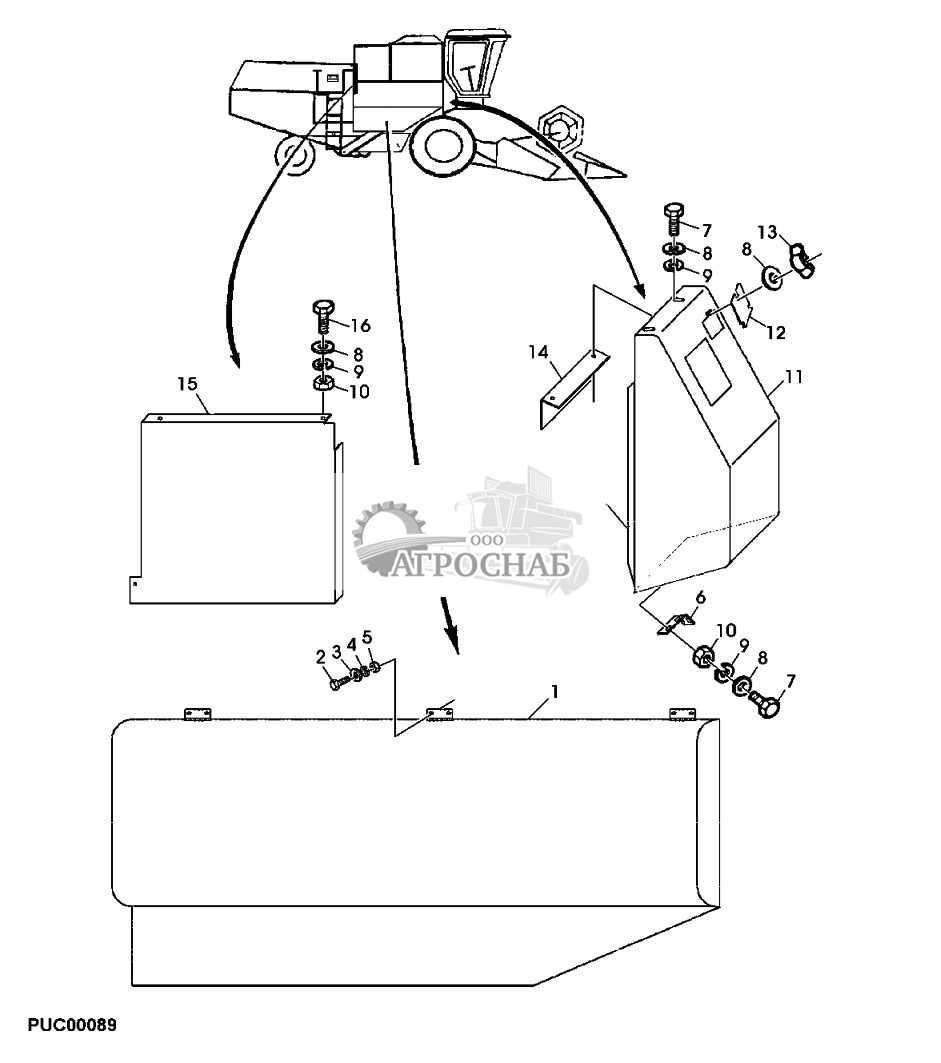

КРЫШКИ, ЛЕВЫЕ

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	YC13508	Боковая стенка	1
2	19M7077	Винт с головкой	AR		M6 X 20
3	24M7054	Шайба	AR		6.400 X 12 X 1.600 mm
4	12M7099	Стопорная шайба	AR		6 mm
5	14M7027	Гайка	AR		M6
6	AYC12003	Щиток	1
7	19M7139	Винт с головкой	AR		M8 X 20
8	24M7055	Шайба	AR		8.400 X 16 X 1.600 mm
9	12M7008	Стопорная шайба	AR		8 mm
10	14M7029	Гайка	AR		M8
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	AYC12006	Ограждение	1
12	YC15859	Элемент жесткости	1
13	19M7163	Винт с головкой	AR		M8 X 25

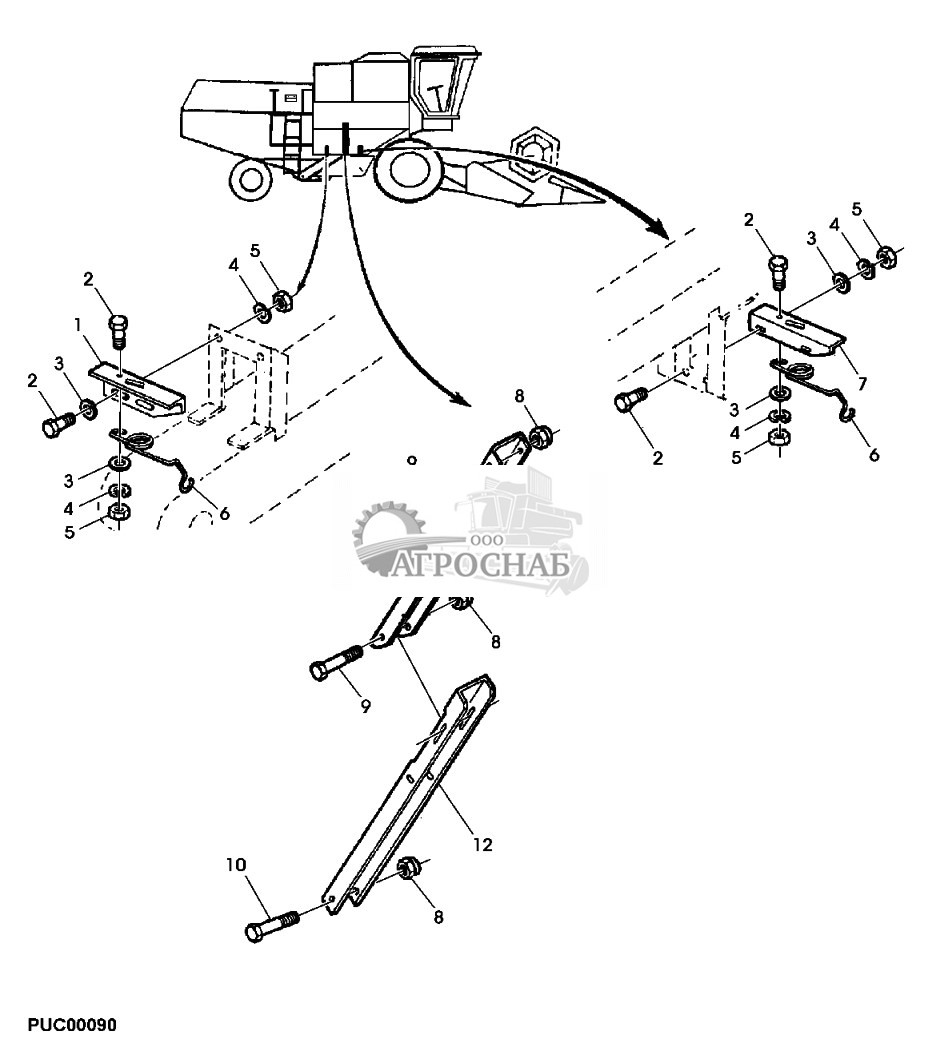

КРОНШТЕЙН, ЛЕВАЯ КРЫШКА

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	YC12331	Регулировочный хомут	1
2	YC14781	Уголок	1
3	YC15854	Элемент жесткости	1
4	YC15855	Элемент жесткости	1
5	Z40640	Пружина	2
6	19M7163	Винт с головкой	AR		M8 X 25
7	24M7055	Шайба	AR		8.400 X 16 X 1.600 mm
8	12M7008	Стопорная шайба	AR		8 mm
9	14M7029	Гайка	AR		M8
10	YC13244	Карман	AR
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	AYC12005	Опора	1
12	YC15875	Комплект желоба	1
13	YC13528	Комплект желоба	1
14	19M7328	Винт с головкой	AR		M10 X 70
15	14M7694	Стопорная гайка	AR		M10
16	19M7156	Винт с головкой	AR		M10 X 60
17	14M7400	Стопорная гайка	AR		M10
18	YC15252	Рама	1
19	YC15253	Рама	1

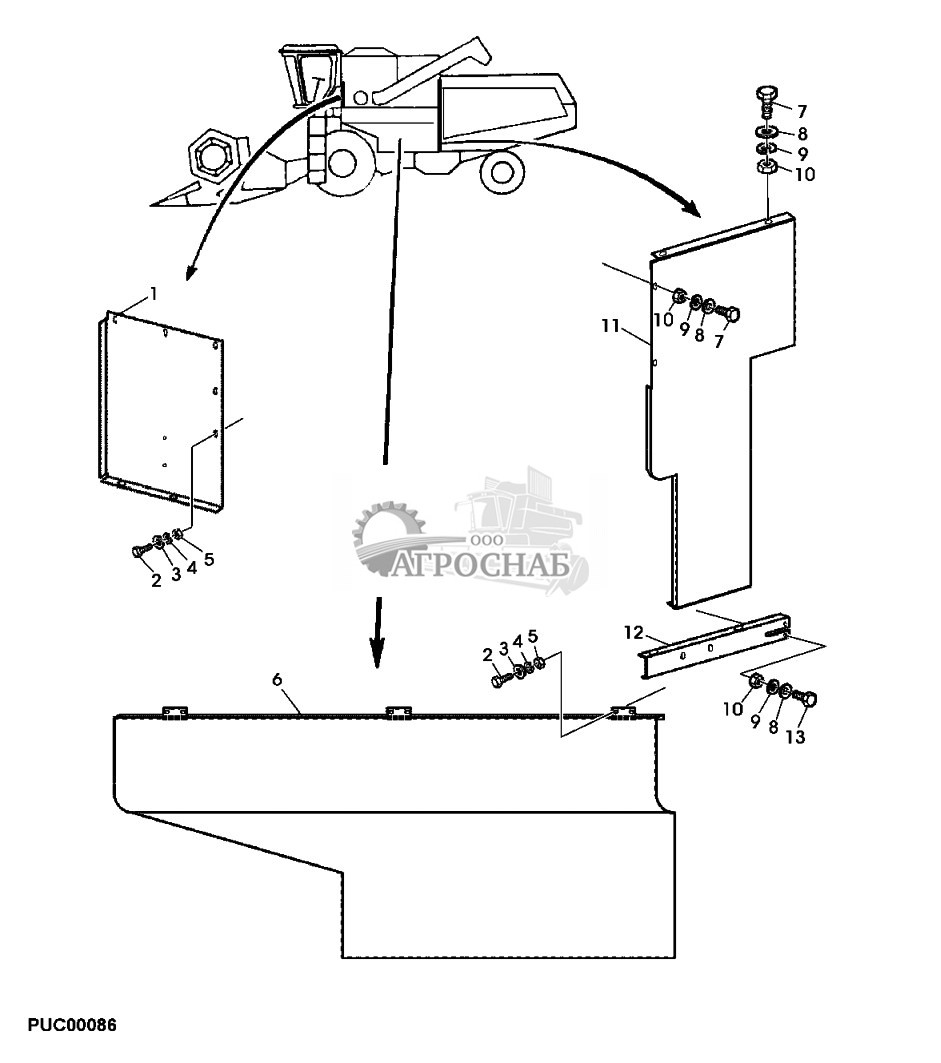

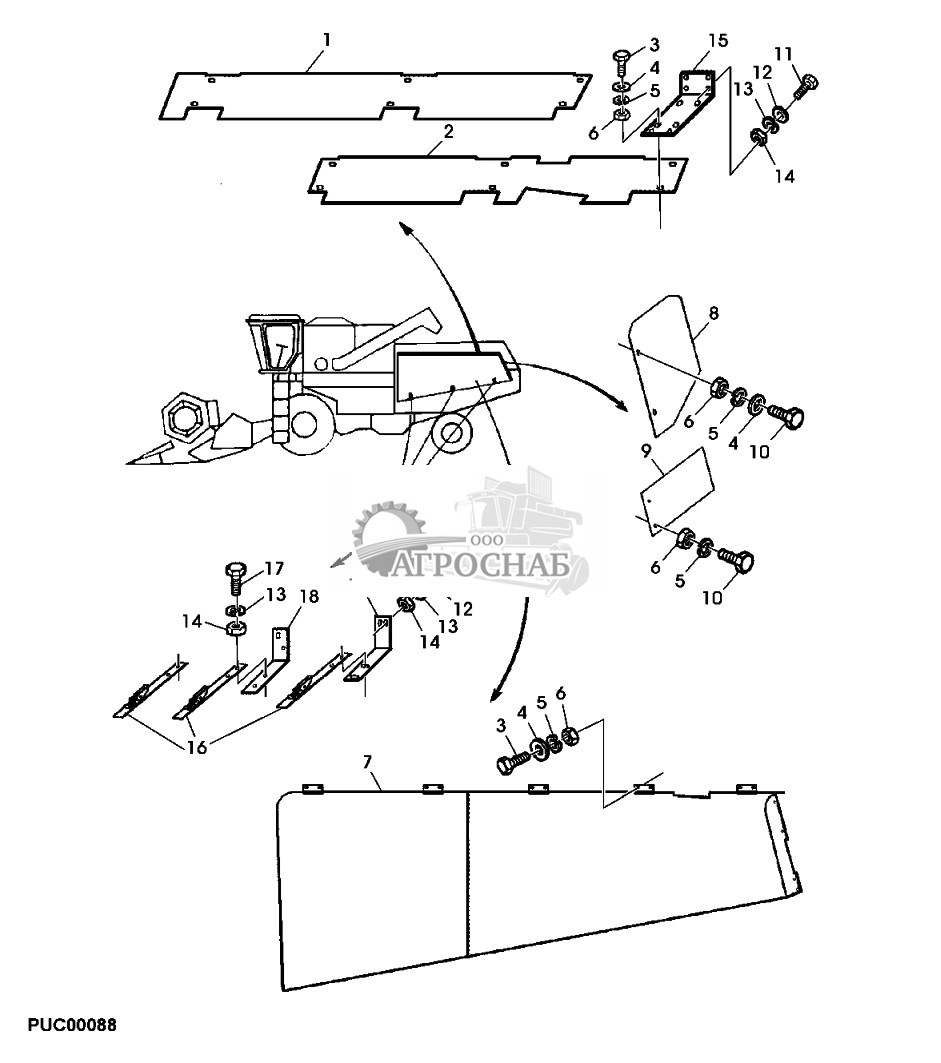

ЗАДНИЕ КРЫШКИ, ЛЕВЫЕ

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	YC19554	Ремень с пряжкой	1
2	YC15262	Пластина	1
3	19M7077	Винт с головкой	AR		M6 X 20
4	24M7054	Шайба	AR		6.400 X 12 X 1.600 mm
5	12M7099	Стопорная шайба	AR		6 mm
6	14M7027	Гайка	AR		M6
7	AYC17131	Ограждение	1
8	YC15656	Щиток	1
9	YC15655	Пластина	1
10	19M10105	Винт	AR		M6 X 12
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	19M7163	Винт с головкой	AR		M8 X 25
12	24M7055	Шайба	AR		8.400 X 16 X 1.600 mm
13	12M7008	Стопорная шайба	AR		8 mm
14	14M7029	Гайка	AR		M8
15	YC15260	Износост. уголок	5
16	AYC11017	Карман	3
17	19M7139	Винт с головкой	AR		M8 X 20
18	AYC11015	Карман	1
19	YC15874	Износост. уголок	1

КРЫШКИ, ПРАВЫЕ

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AYC12007	Заслонка	1
2	19M7077	Винт с головкой	AR		M6 X 20
3	24M7054	Шайба	AR		6.400 X 12 X 1.600 mm
4	12M7099	Стопорная шайба	AR		6 mm
5	14M7027	Гайка	AR		M6
6	YC15869	Уголок	1
7	19M7139	Винт с головкой	AR		M8 X 20
8	24M7055	Шайба	AR		8.400 X 16 X 1.600 mm
9	12M7008	Стопорная шайба	AR		8 mm
10	14M7029	Гайка	AR		M8
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	AYC11743	Щиток	1
12	YC15263	Элемент жесткости	1
13	YC12352	Гайка-барашек	1
14	AYC12010	Опора	1
15	YC15259	Щиток	1
16	19M7163	Винт с головкой	AR		M8 X 25

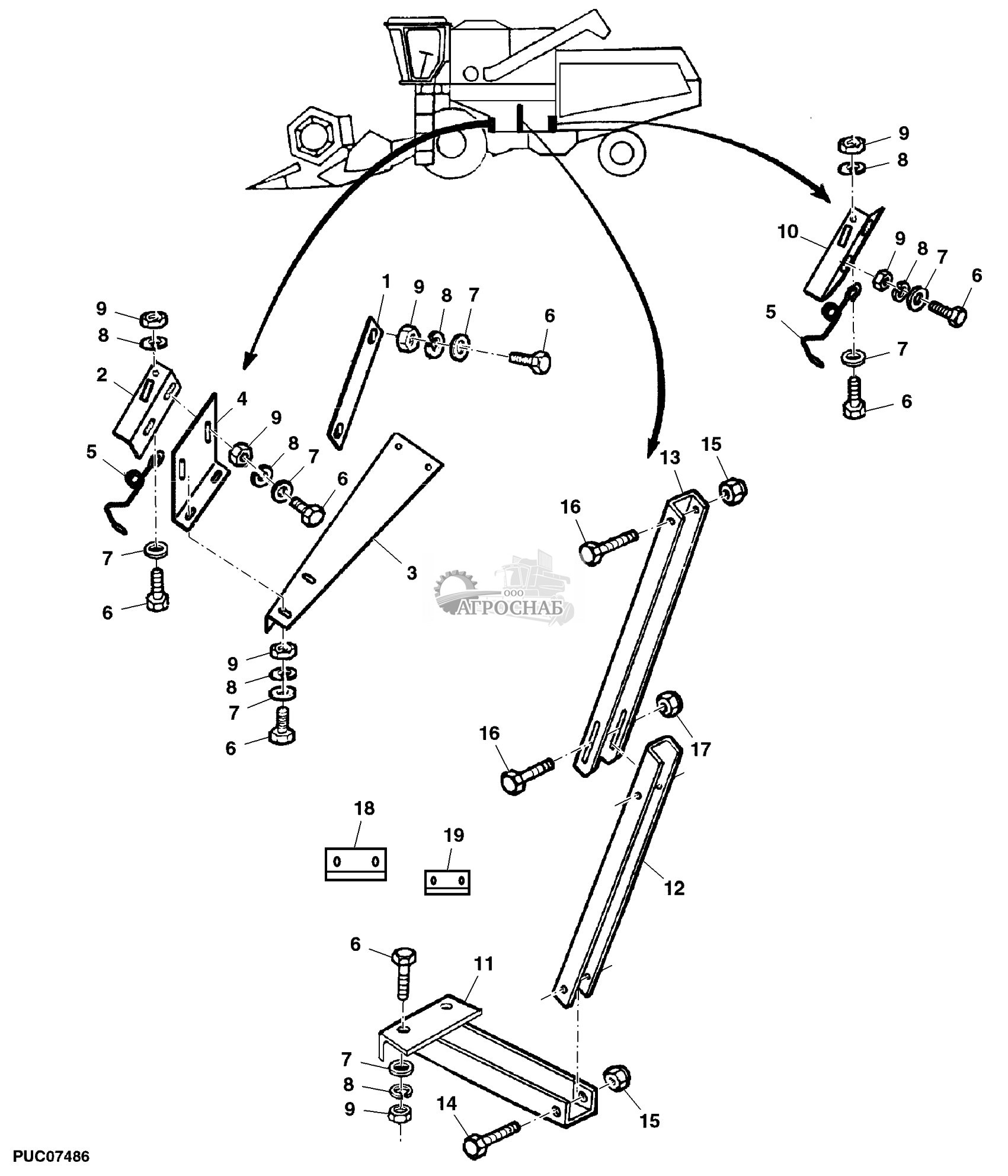

КРОНШТЕЙН, ПРАВАЯ КРЫШКА

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	YC12330	Износост. уголок	1
2	19M7163	Винт с головкой	AR		M8 X 25
3	24M7055	Шайба	AR		8.400 X 16 X 1.600 mm
4	12M7008	Стопорная шайба	AR		8 mm
5	14M7029	Гайка	AR		M8
6	Z40640	Пружина	2
7	YC13244	Карман	1
8	14M7694	Стопорная гайка	3		M10
9	19M7384	Винт с головкой	2		M10 X 60
10	19M7328	Винт с головкой	1		M10 X 70
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	YC24446	Подпорка	1
12	Z42696	Подпорка	1

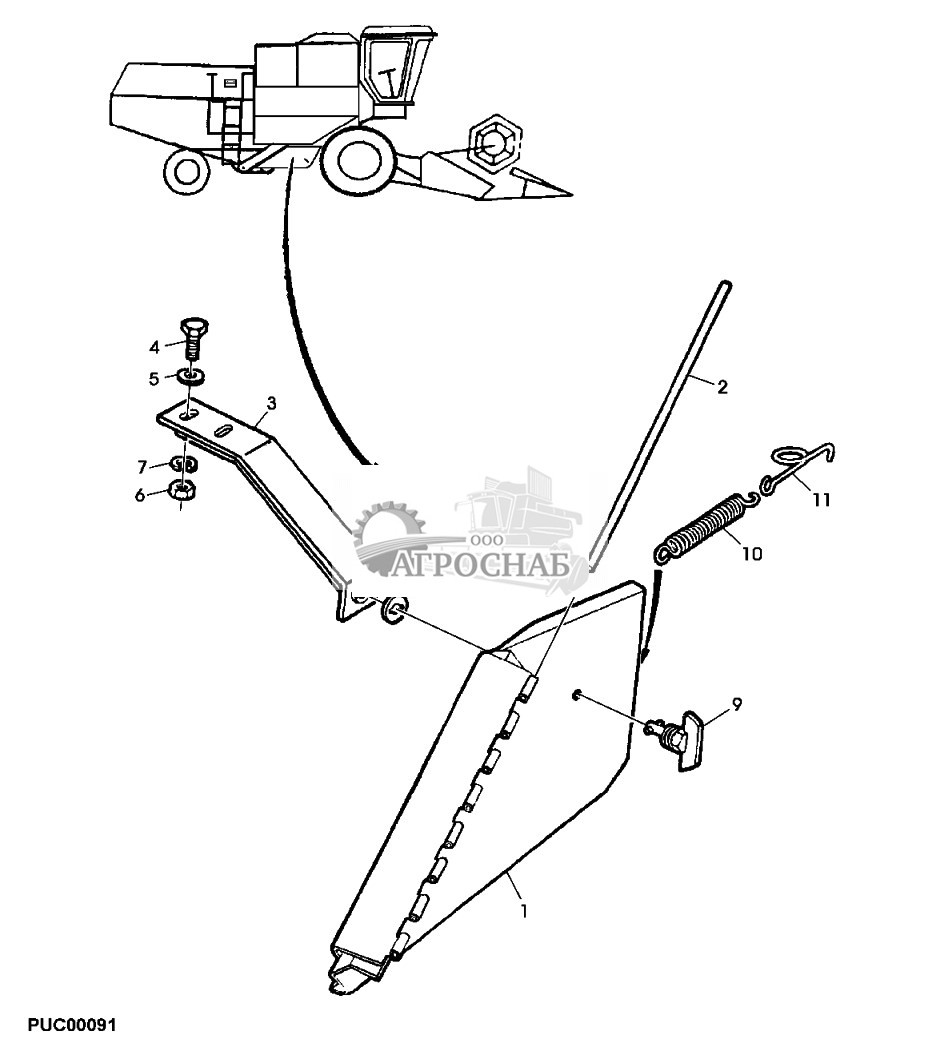

КРЫШКИ, ПРАВЫЕ, НИЖНИЕ

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AYC10039	Заслонка	1
2	YC15979	Шарнир	1
3	AYC12898	Стопор	1
4	19M10106	Винт	2		M6 X 16
5	24M7054	Шайба	4		6.400 X 12 X 1.600 mm
6	12M7099	Стопорная шайба	2		6 mm
7	14M7027	Гайка	2		M6
8	YC16917	Прокладка	1
9	AYC12394	Фиксатор	1		INCLUDES YC12208
	AYC10598	Ключ	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
10	Z25462	Пружина растяжения	1
11	Z34398	Крючок	1

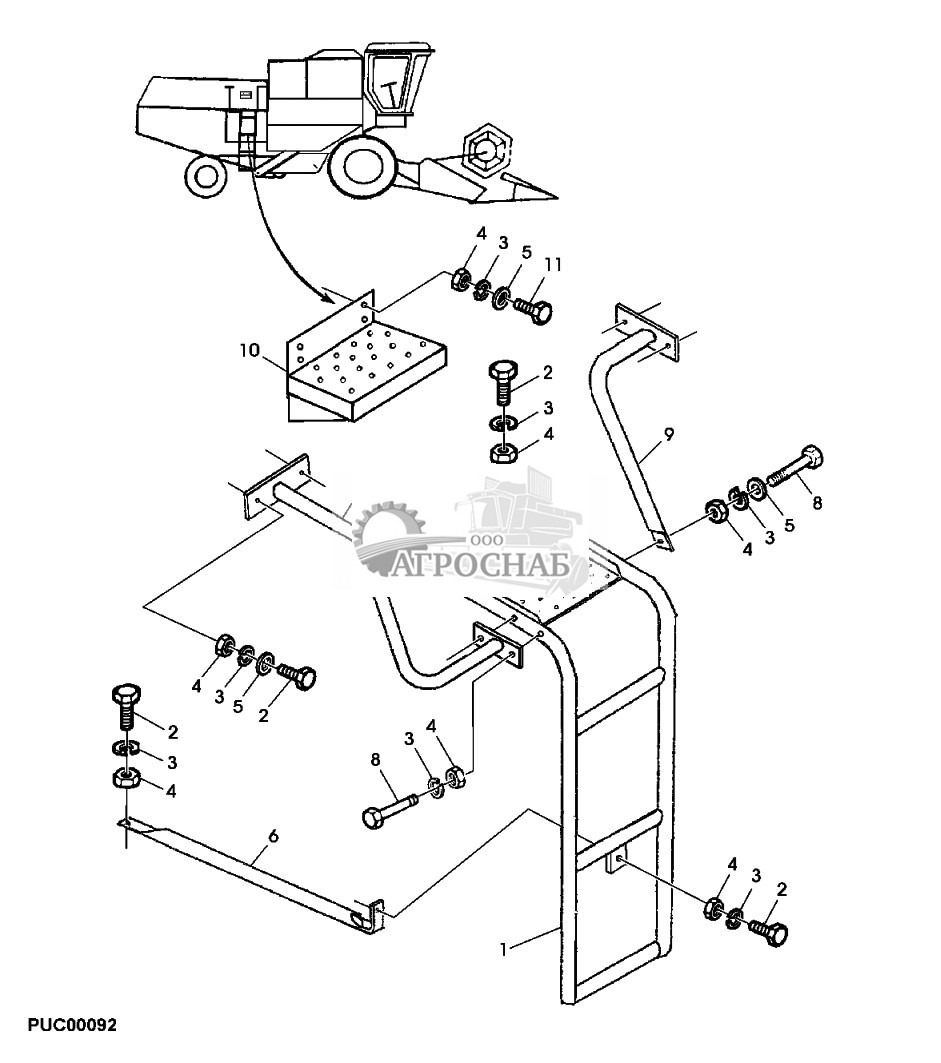

СЕРВИСНАЯ ПЛАТФОРМА, ЗАДНЯЯ ПРАВАЯ

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AYC21158	Лестница	1
2	19M7163	Винт с головкой	AR		M8 X 25
3	24M7055	Шайба	AR		8.400 X 16 X 1.600 mm
4	12M7008	Стопорная шайба	AR		8 mm
5	14M7029	Гайка	AR		M8
6	YC13397	Стержень	1
7	AYC12011	Поручень	1
8	19M7164	Винт с головкой	AR		M8 X 50
9	AYC12012	Поручень	1
10	AYC12013	Ограждение	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	19M7139	Винт с головкой	AR		M8 X 20

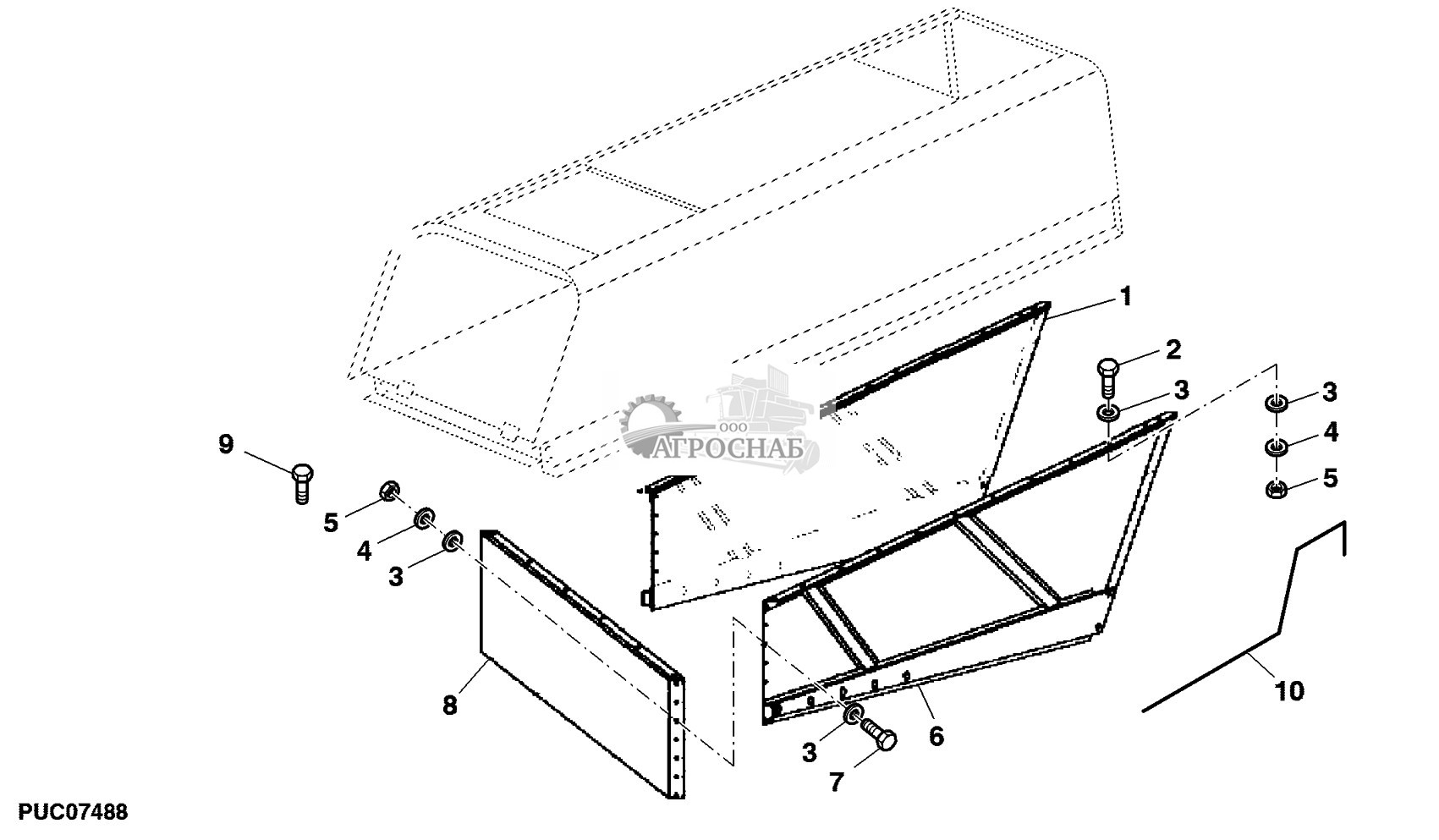

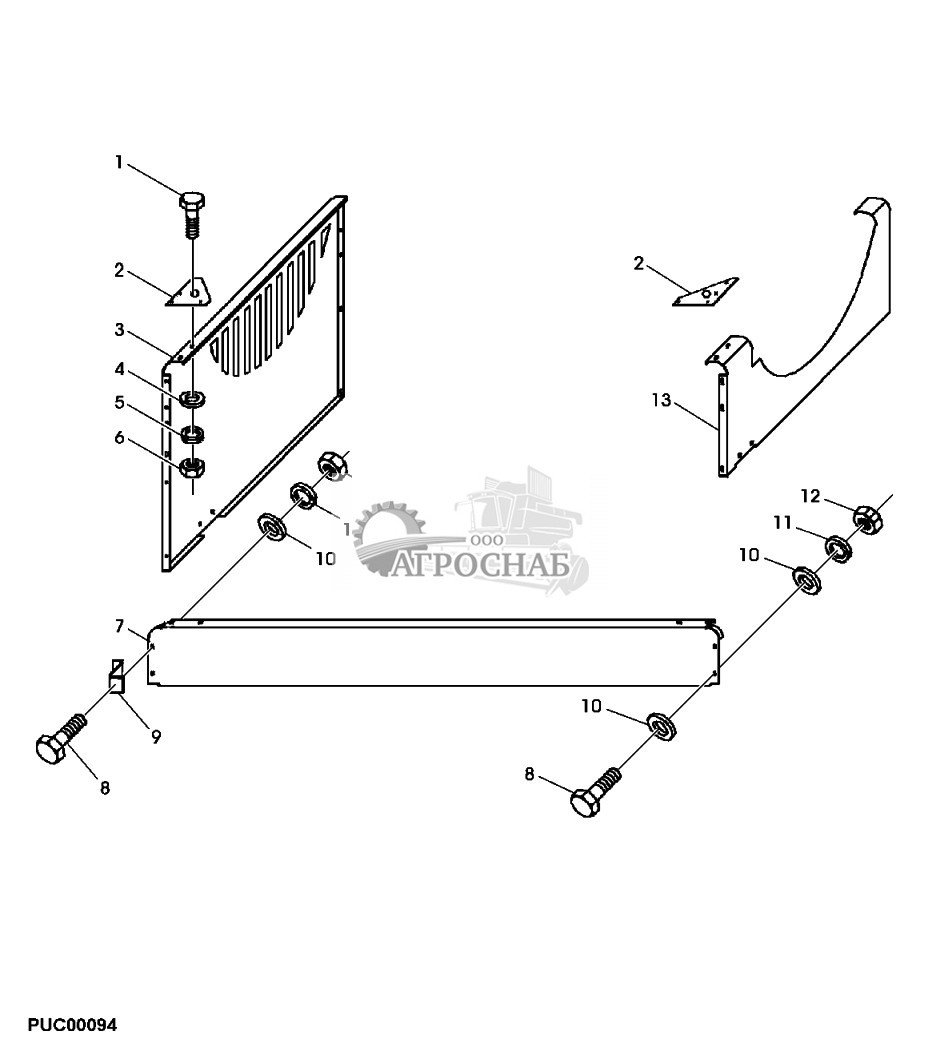

ОГРАЖДЕНИЯ

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	19M10105	Винт	8		M6 X 12
2	YC14140	Пластина	2
3	YC15247	Боковая стенка	1
4	24M7054	Шайба	8		6.400 X 12 X 1.600 mm
5	12M7099	Стопорная шайба	8		6 mm
6	14M7027	Гайка	8		M6
7	YC15245	Боковая стенка	1
8	19M7163	Винт с головкой	4		M8 X 25
9	YC15246	Износост. уголок	1
10	24M7055	Шайба	7		8.400 X 16 X 1.600 mm
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	12M7008	Стопорная шайба	4		8 mm
12	14M7029	Гайка	4		M8
13	AYC11741	Щиток	1

ЗАДНИЙ КАПОТ

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	19M7077	Винт с головкой	8		M6 X 20
2	24M7054	Шайба	16		6.400 X 12 X 1.600 mm
3	AYC11731	Ограждение	2
4	YC15250	Регулировочный хомут	4
5	12M7099	Стопорная шайба	8		6 mm
6	14M7027	Гайка	8		M6
7	19M7139	Винт с головкой	2		M8 X 20
8	24M7055	Шайба	8		8.400 X 16 X 1.600 mm
9	AYC11732	Крышка	1
10	12M7008	Стопорная шайба	6		8 mm
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	14M7029	Гайка	6		M8
12	YC15219	Комплект желоба	1
13	03M7185	Болт	4		M8 X 25
14	AYC11725	Капот	1
15	YC13513	Комплект желоба	1

ОПУСКАНИЕ ЗАДНЕГО КАПОТА

key	PART NO.	PART NAME	QTY	REMARKS
1	AYC11734	Боковая стенка	1
2	19M7163	Винт с головкой	24	M8 X 25
3	24M7055	Шайба	48	8.400 X 16 X 1.600 mm
4	12M7008	Стопорная шайба	24	8 mm
5	14M7029	Гайка	24	M8
6	AYC11737	Боковая стенка	1
7	19M7139	Винт с головкой	20	M8 X 20
8	AYC11740	Элемент жесткости	1
9	03M7224	Болт	8	M8 X 65
10	YC13686	Стержень	1

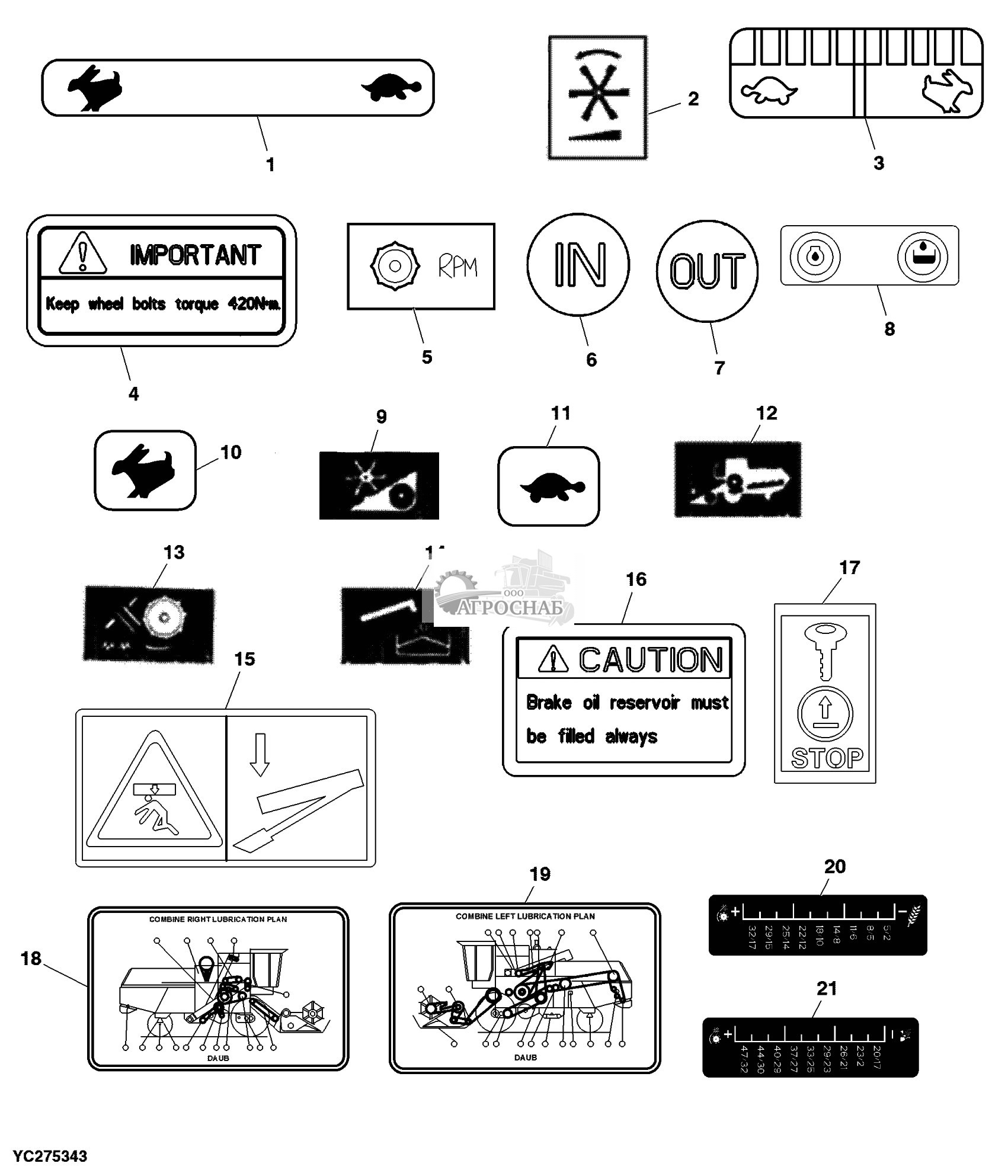

Наклейки

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	H15167	Метка	1
2	YC23978	Метка	1
3	YC10674	Метка	1
4	YC23976	Метка	1
5	YC23977	Предупредительные знаки	2
6	L64995	Метка	1
7	YC23979	Метка	1
8	YC23975	Метка	1
9	YC23986	Метка	1
10	YC23988	Метка	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	YC15384	Метка	1

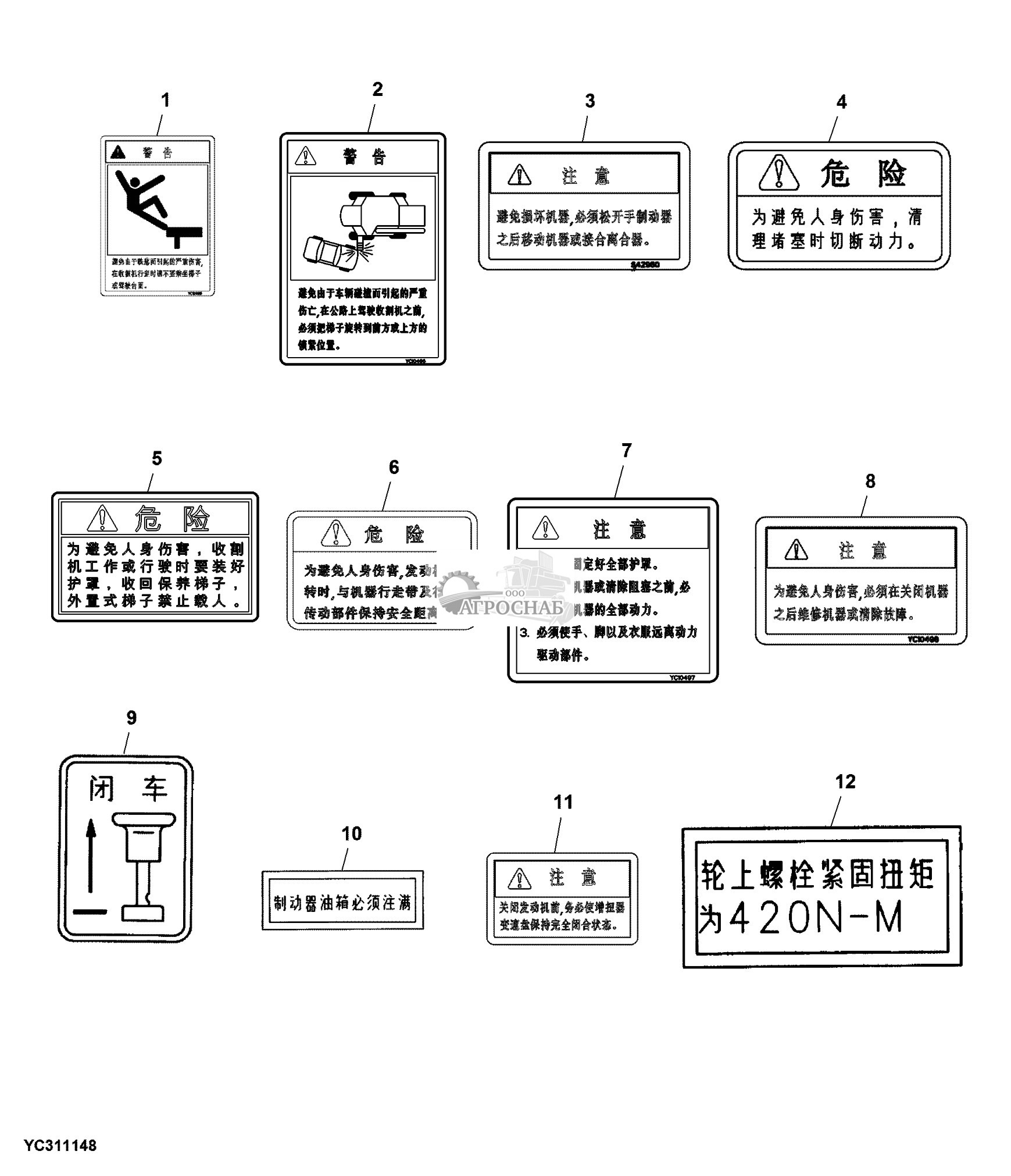

Наклейки

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	YC23985	Метка	1
2	YC3983	Метка	1
3	YC23980	Метка	1
4	YC23981	Метка	1
5	YC23987	Метка	2
6	YC23982	Метка	1
7	YC23991	Метка	1
8	YC23990	Метка	1
9	YC23989	Метка	1
10	YC23993	Метка	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	YC23996	Метка	1
12	YC23992	Метка	1

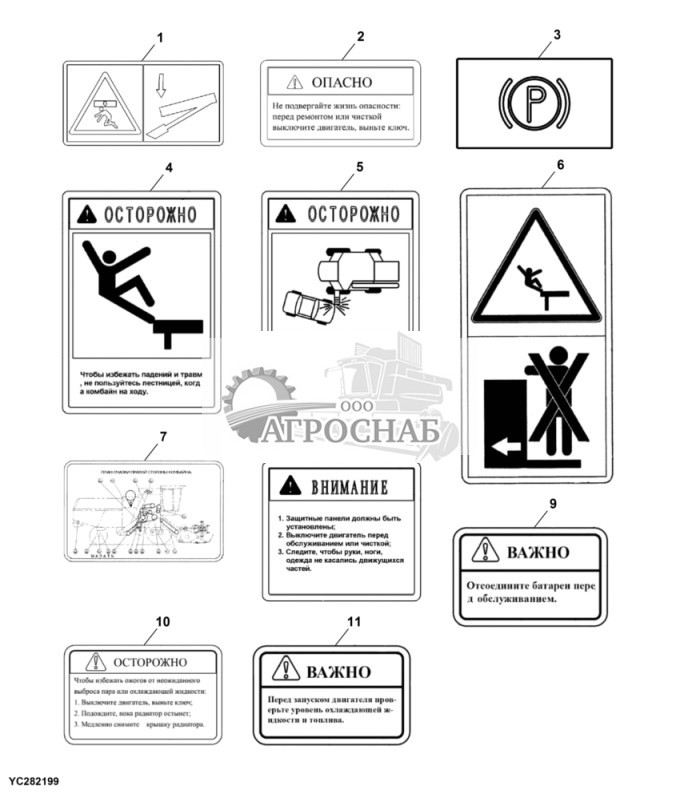

Наклейки

key	PART NO.	PART NAME	QTY
1	Z60326	Метка	1
2	Z60329	Метка	1
3	YC23994	Метка	1
4	YC23995	Метка	1
5	Z44393	Знак	2
6	YC23997	Метка	1
7	YC24243	Табл. с серийным номером	1
8	Z44392	Знак	1

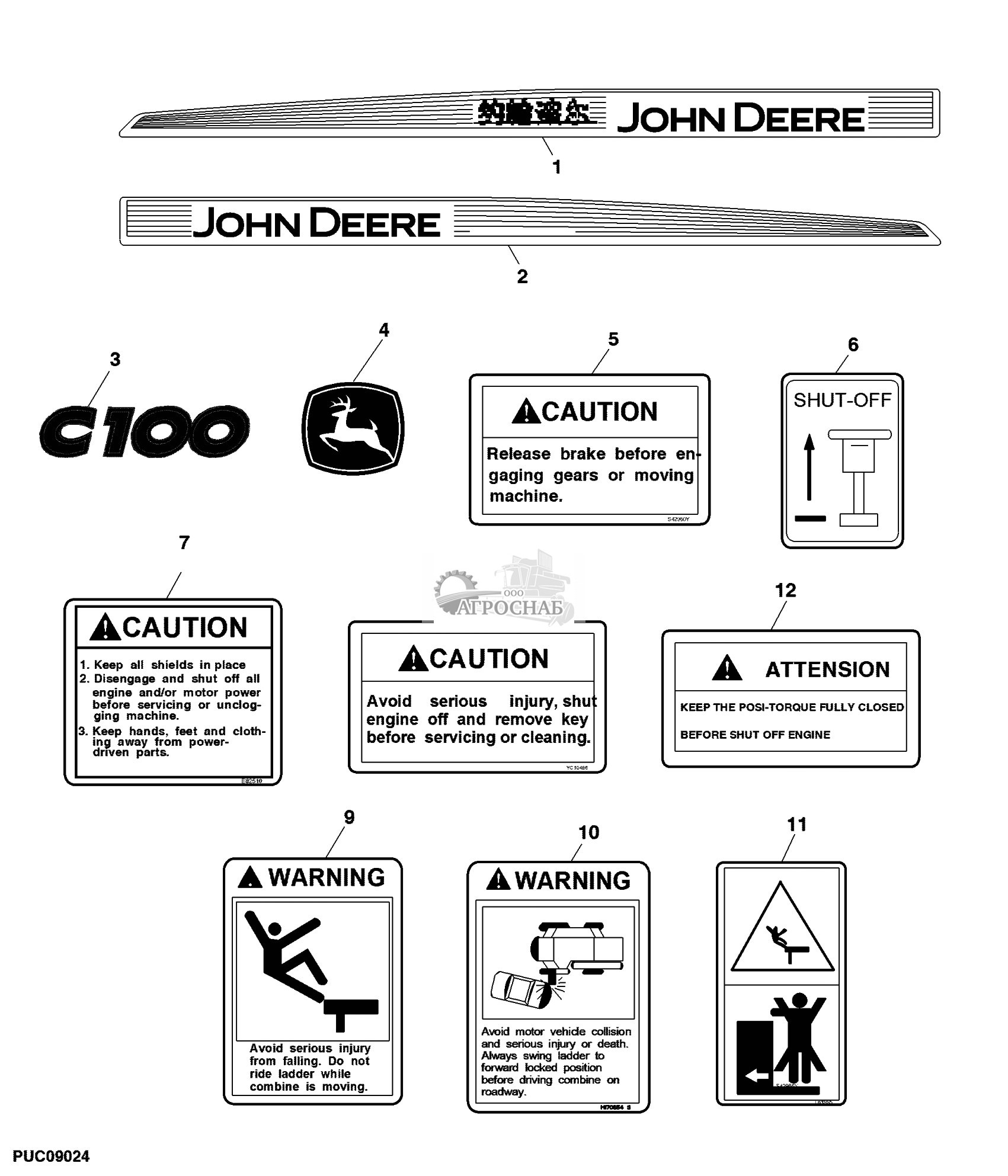

НАКЛЕЙКИ

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	YC18676	Метка	1
2	YC18677	Метка	1
3	YC18678	Метка	1
4	YC18680	Метка	1
5	YC18681	Метка	1
6	YC18682	Метка	1
7	YC18679	Метка	1
8	YC18726	Метка	1
9	YC18683	Метка	2
10	Z60327	Метка	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	Z60326	Метка	5
12	Z60329	Метка	3

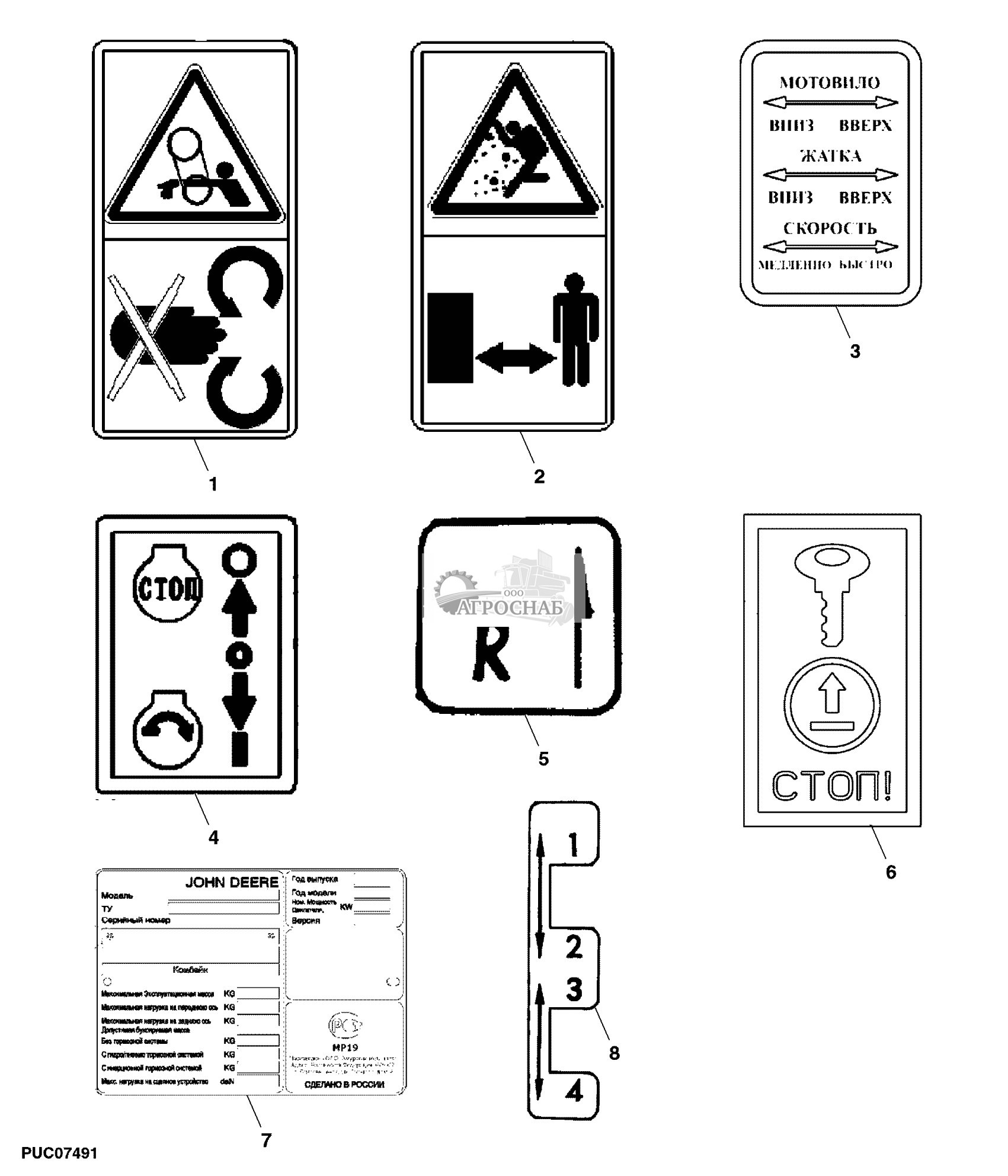

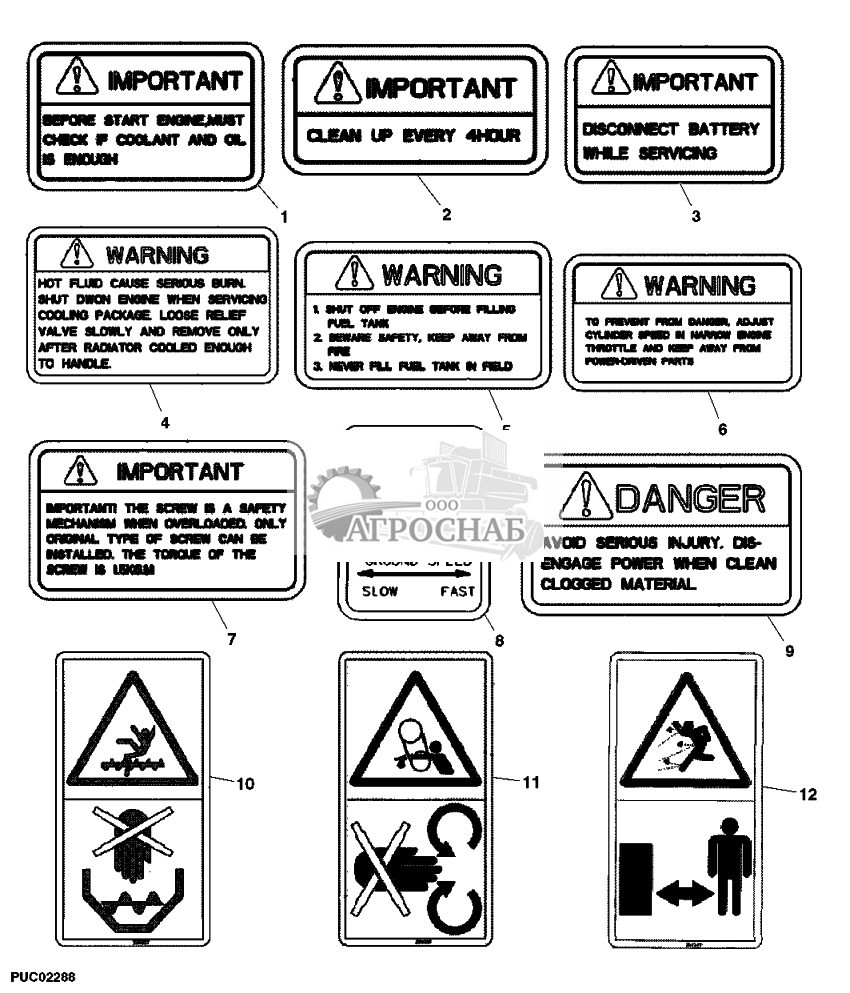

НАКЛЕЙКИ

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	YC16250	Метка	1
2	YC16251	Метка	1
3	YC23966	Флажок	1
4	YC10193	Метка	1
5	YC18598	Метка	1
6	YC18805	Метка	1
7	E82510	Метка	1
8	YC10486	Предупредительные знаки	1
9	H149064	Метка	1
10	H170654	Предупредительные знаки	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	L64995	Метка	1
12	YC23064	Метка	1

НАКЛЕЙКИ

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	YC24421	Наклейки	1
2	YC10675	Метка	1
3	Z22158	Метка	1
4	YC18717	Метка	1
5	Z41135	Метка	1
6	YC18607	Метка	1
7	YC18614	Метка	1
8	YC24366	Метка	1
9	YC17461	Метка	1
10	YC15383	Метка	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	YC15384	Метка	1
12	YC17462	Метка	1
13	Z41210	Метка	1
14	Z41211	Метка	1
15	H151671	Метка	1
16	YC18718	Метка	1
17	YC16997	Метка	1
18	YC18572	Метка	1		RH
19	YC18584	Метка	1		LH
20	DX12078	Метка	1		(A)
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
21	DX11069	Метка	1		(B)

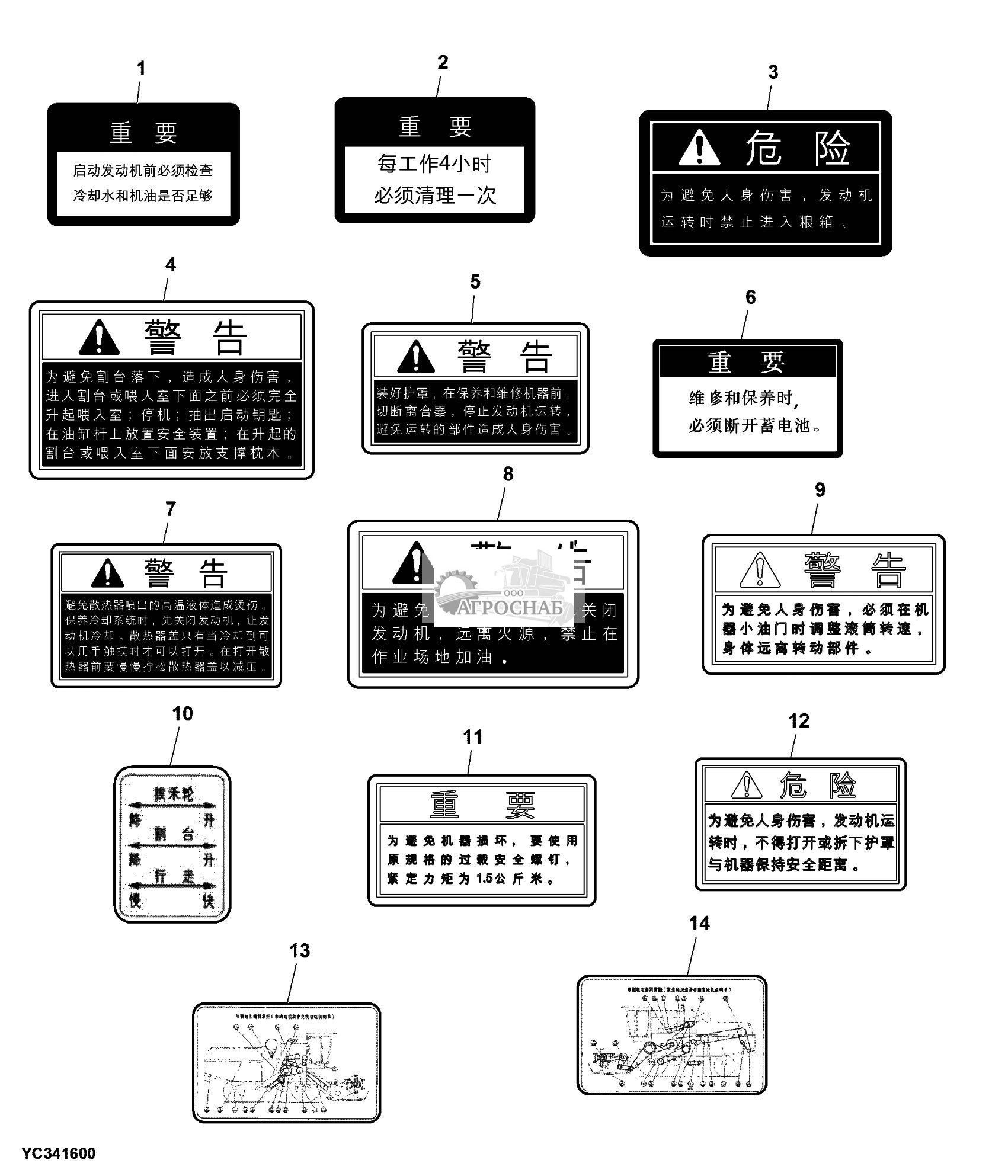

Наклейки

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	YC11692	Знак	1
2	YC11698	Знак	1
3	YC11699	Предупредительные знаки	1
4	YC11700	Предупредительные знаки	1
5	YC11701	Предупредительные знаки	4
6	YC12480	Эмблема	1
7	YC12978	Метка	1
8	YC13427	Жидк. д/сн. краски и табл.	1
9	YC14006	Метка	1
10	YC14170	Знак	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	YC14352	Жидк. д/сн. краски и табл.	1
12	YC14357	Жидк. д/сн. краски и табл.	2
13	YC14538	Метка	1
14	YC14539	Метка	1

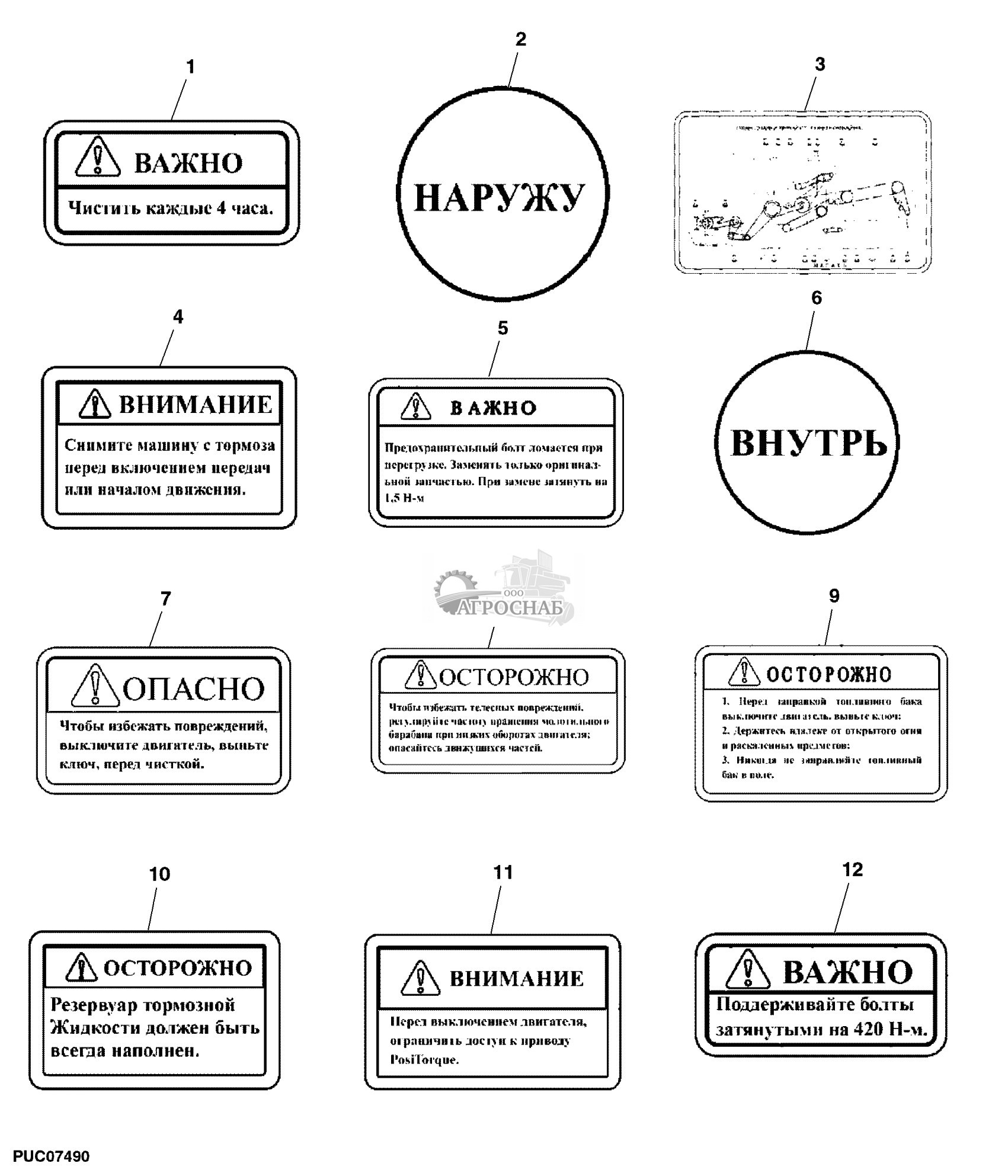

Наклейки

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	YC10495	Эмблема	2
2	YC10496	Эмблема	1
3	YC15419	Эмблема	1
4	YC16040	Метка	1
5	YC10032	Предупредительные знаки	1
6	YC10724	Предупредительные знаки	1
7	YC10497	Эмблема	1
8	YC10498	Эмблема	1
9	YC15954	Метка	1
10	YC17411	Метка	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	YC23063	Метка	1
12	YC16956	Метка	1

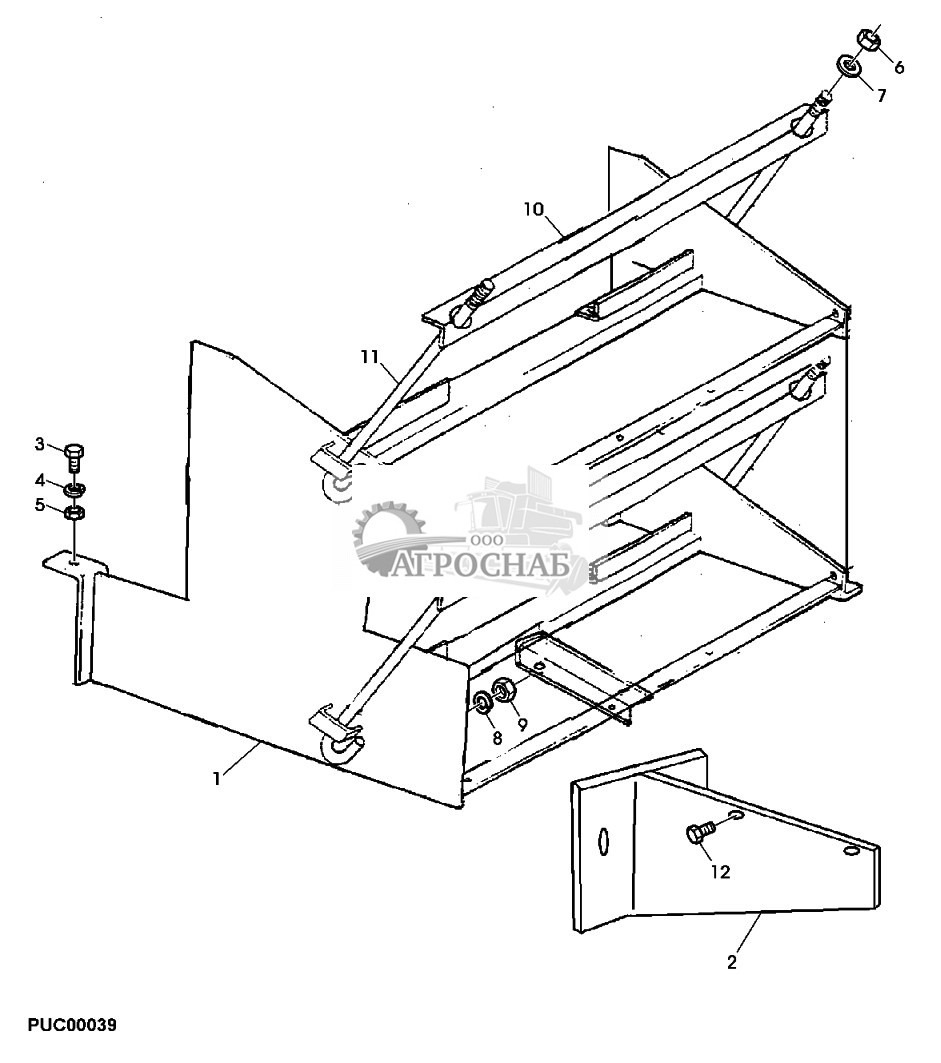

Батарейный ящик

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AYC11929	Опора	1
2	AYC11928	Опора	1
3	19M7284	Винт с головкой	2		M8 X 18
4	12M7008	Стопорная шайба	2		8 mm
5	14M7029	Гайка	2		M8
6	14M7029	Гайка	2		M8
7	24M7055	Шайба	2		8.400 X 16 X 1.600 mm
8	12M7008	Стопорная шайба	2		8 mm
9	14M7029	Гайка	2		M8
10	YC15652	Уголок	2
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	YC16215	Г-образный болт	4
12	19M7284	Винт с головкой	2		M8 X 18
